Jak zaprojektować wydajny system przewodów grzejnych: kluczowe parametry, obliczenia i typowe pułapki

Projektowanie wydajnego i niezawodnego systemu ogrzewania rozpoczyna się na długo przed zainstalowaniem pojedynczego metra kabla. Niezależnie od tego, czy chronisz rurociągi przed zamarzaniem, czy zapewniasz stabilną temperaturę procesu, faza projektowania determinuje nie tylko efektywność operacyjną, ale także długoterminową efektywność energetyczną i koszty konserwacji. Kuszące jest myślenie o systemach przewodów grzejnych jako o rozwiązaniach typu plug-and-play, ale w praktyce każdy system musi być dostosowany do konkretnych warunków w miejscu instalacji i wymagań technicznych. Błędna ocena pojedynczego parametru – takiego jak temperatura otoczenia lub grubość izolacji – może prowadzić do zbyt małego ogrzewania lub, co gorsza, awarii systemu.

Pierwszym krokiem w projektowaniu jest dokładne zrozumienie strat ciepła z rury lub zbiornika do otaczającego środowiska. Tę stratę ciepła należy dokładnie obliczyć, biorąc pod uwagę takie czynniki, jak rozmiar rury, długość, rodzaj izolacji, niskie temperatury otoczenia i narażenie na wiatr. Na tej podstawie wymagana moc wyjściowa kable grzewcze można określić. Wielu producentów udostępnia tabele strat ciepła, ale w przypadku zastosowań krytycznych lub instalacji niestandardowych często konieczne są niestandardowe obliczenia przy użyciu wzorów termicznych. Wybór właściwej mocy wyjściowej (np. watów na metr) to idealna równowaga — zbyt niska powoduje słabą wydajność systemu; zbyt wysoka, co grozi przegrzaniem lub niepotrzebnymi stratami energii.

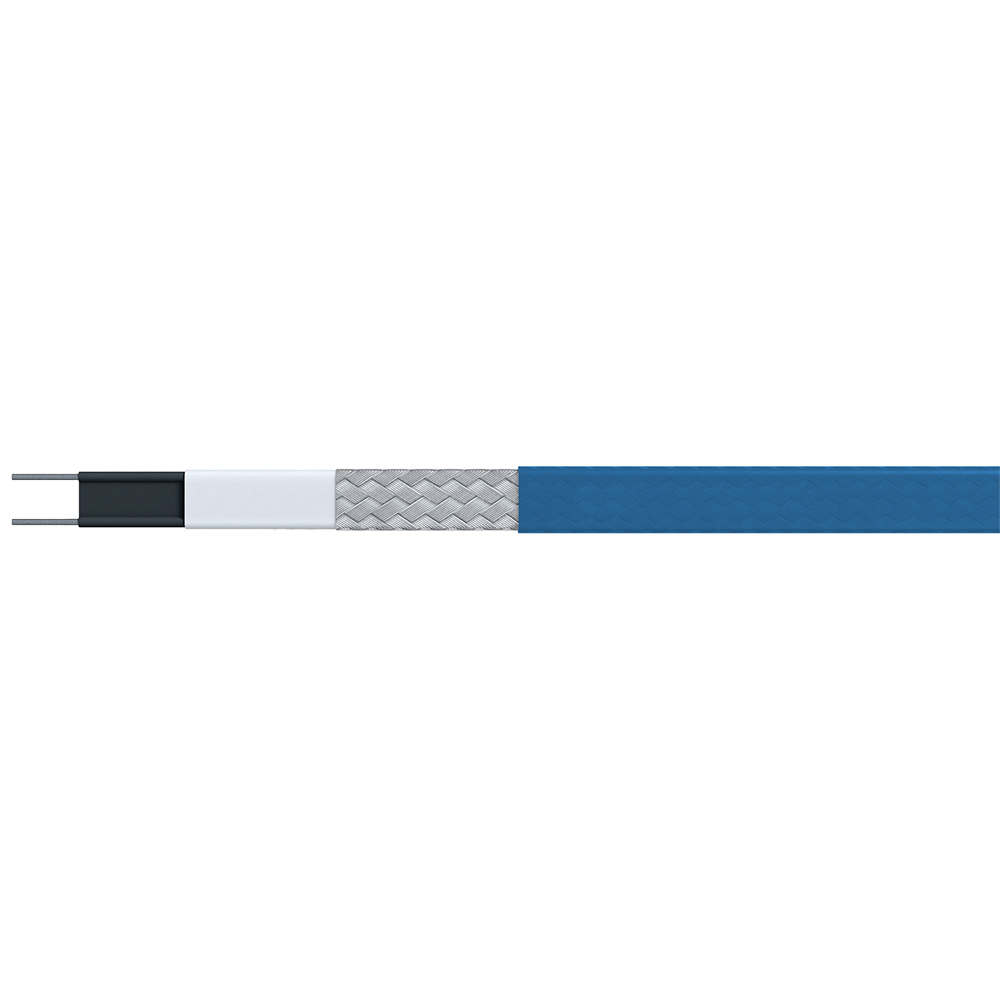

Kiedy już znasz straty ciepła, kolejnym priorytetem staje się wybór odpowiedniego rodzaju przewodu grzejnego. Samoregulujący grzejniki śladowe są częstym wyborem do ochrony przed zamarzaniem i utrzymania umiarkowanej temperatury ze względu na ich zdolność do regulacji mocy wyjściowej wraz ze zmianami temperatury. Natomiast kable o stałej mocy zapewniają równomierne ciepło i są bardziej odpowiednie do ogrzewania procesowego, gdzie krytyczne znaczenie ma stabilne dostarczanie mocy. Do zastosowań w wysokich temperaturach lub w środowiskach niebezpiecznych kable w izolacji mineralnej oferują niezrównaną trwałość, ale wymagają dokładniejszego planowania pod względem zakończenia i promienia zgięcia.

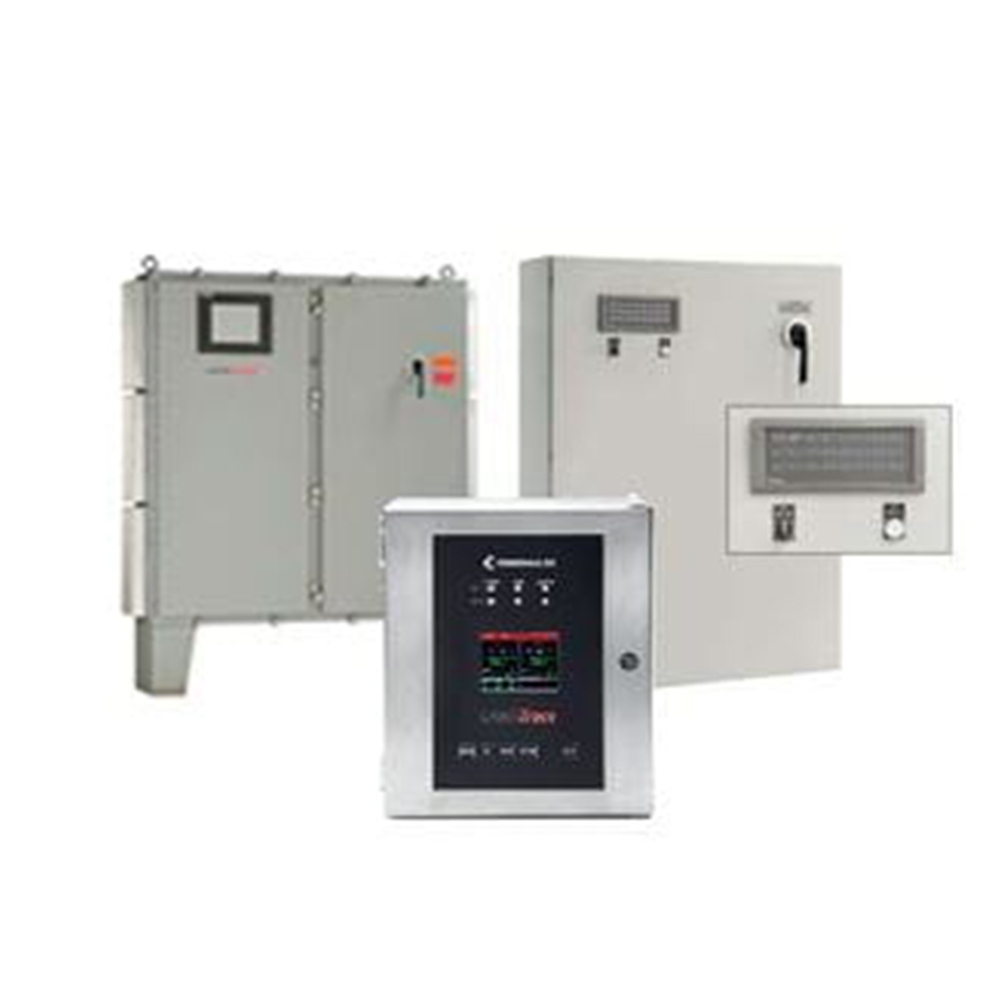

Strategia sterowania to kolejny istotny czynnik projektowy, który jest często niedoceniany. Podstawowy termostat może wystarczyć w przypadku małych, niekrytycznych systemów, ale większe lub wrażliwe na proces instalacje znacznie czerpią korzyści z zaawansowanych paneli sterowania, informacji zwrotnej z czujników, a nawet inteligentnego monitorowania z obsługą IoT. Opcje te nie tylko zwiększają precyzję, ale także zmniejszają koszty operacyjne poprzez optymalizację wydajności kabla w czasie rzeczywistym. Systemy sterowania są często pomijane podczas zakupów, ale to właśnie w nich można zyskać – lub stracić znaczną część wydajności systemu.

Częstą pułapką przy projektowaniu systemów przewodów grzejnych jest niedocenianie roli właściwej izolacji. Nawet najbardziej zaawansowany kabel grzejny nie jest w stanie zrekompensować źle zainstalowanej lub zniszczonej izolacji. Niezwykle istotne jest również uwzględnienie w projekcie wsporników rur, zaworów i kołnierzy, ponieważ elementy te mogą działać jak mostki termiczne, co wymaga dodatkowej uwagi związanej z ogrzewaniem. Te drobne niedociągnięcia projektowe często skutkują powstawaniem zimnych punktów lub wymagają kosztownych przeprojektowań na całej linii, szczególnie w obiektach procesowych, gdzie kluczowa jest spójność termiczna.

Oprócz obliczeń fizycznych i termicznych rolę odgrywają również warunki środowiskowe i regulacyjne. Na przykład kable grzejne instalowane w środowiskach zewnętrznych lub niebezpiecznych muszą spełniać określone normy certyfikacyjne, takie jak ATEX lub IECEx. Ponadto należy dokładnie ocenić ochronę przed wnikaniem wilgoci, odporność na promieniowanie UV i zgodność chemiczną w oparciu o otaczające środowisko. Ten poziom staranności nie tylko zapewnia bezpieczeństwo, ale także poprawia trwałość systemu – na co każdy doświadczony producent zwróci uwagę na etapach planowania.

Jako producent głęboko zaangażowany w przemysł i handel systemy śledzenia ciepła , widzieliśmy na własne oczy, jak właściwe planowanie stanowi podstawę długoterminowych wyników. Od wyboru odpowiednich grzejników śladowych po konfigurację inteligentnych systemów sterowania – każdy szczegół ma znaczenie. Jeśli zostanie wykonany prawidłowo, dobrze zaprojektowany system nie tylko spełnia wymagania techniczne, ale także dodaje rzeczywistą wartość do Twojej działalności.
